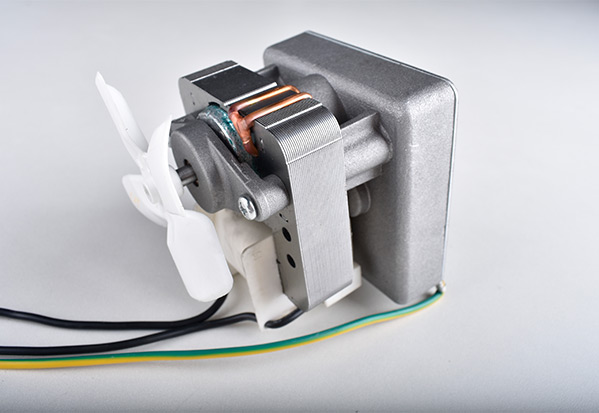

罩極電機又叫罩極式電動機（Shaded Pole Motor），是單相交流電動機中的一種，通常采用籠型斜槽鑄鋁轉子。它根據定子外形結構的不同，又分為凸極式罩極電動機和隱極式罩極電動機。


罩極電機的顯著特點是結構非常簡單，沒有離心開關，罩極電機的功率損耗很大，電機功率因數低，起動轉矩也很低。它們的設計保持小體積，具有低功率額定值。電機的速度與應用于電機的電源頻率一樣精確，這些電機經常被用來驅動鐘表。罩極電機僅在一個特定方向旋轉，電機不可能反向轉動，罩極線圈產生的損耗，電機效率較低，其結構簡單，這些電機廣泛應用家用風扇風機和其他小容量電器中。

罩極電機工作原理
罩極電機是一種交流單相感應電機，輔助繞組由銅環組成，稱為罩極線圈，線圈中的電流延遲磁通量在磁極那部分的相位，以便提供旋轉磁場，旋轉方向是從非罩極到罩極環。

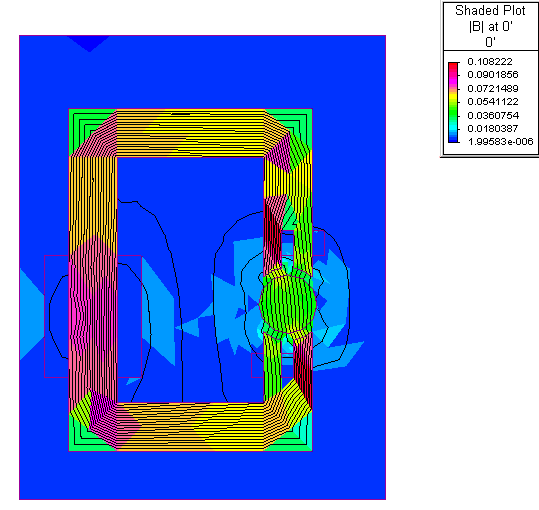

在罩極電機中，轉子被放置在一個簡單的c型芯中，每根磁極的一半被一個罩極線圈覆蓋，當交流電流通過供電線圈時，會產生脈動磁通。當通過遮光線圈的磁通量變化時，罩極線圈中會感應到電壓和電流，從而與來自電源線圈的磁通量變化相對應。因此，罩極線圈下的磁通量滯后于線圈其余部分的磁通量。通過轉子在磁通中產生一個小的旋轉，從而使轉子旋轉，下圖為在用有限元分析得到的磁通線。
